产品简介
性能规范 Specification
公称压力 Pn | 16 | |
强度试验压力 Ps | 2.4 | MPa |
密封试验压力 Pm | 1.76 | |
工作压力 P | 1.6 | |
16c | 水、蒸气、油类 | |
适用介质 | 16p | 硝酸类、食品类 |
16R | 醋酸类 | |
16c | ≤ 425 ℃ | |
适用温度 t | 16p | ≤ 425 ℃ |
16R | ||
主要零件材料 Material for main parts
主要零件 | J11H-16C | J11W-16P | J11W-16R |
阀体、阀盖 | 铸钢 | 铬镍钛钢 | 铬镍钼钛钢 |
阀瓣 | 铬镍钛钢 | 铬镍钼钛钢 | 铬镍钼钛钢 |
填料 | 石棉盘根 | 聚四氟乙烯 | 聚四氟乙烯 |

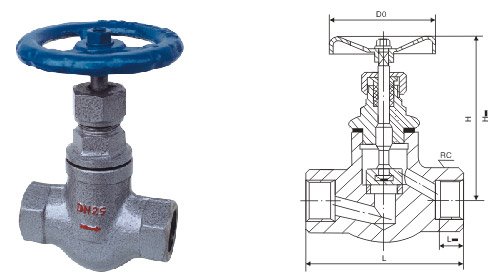

主要外形尺寸、连接尺寸及重量 Main external connecting dimensions and weight
公称通径 DN （ mm ） | 管螺纹 G | 尺寸（ mm ） | 重量 (kg) | |||||
L | E | S | H | H1 | D0 | |||
15 | 1/2 ″ | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
20 | 3/4 ″ | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
25 | 1 ″ | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
32 | 1 1/4 ″ | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
40 | 1 1/2 ″ | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
50 | 2 ″ | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
65 | 2 1/2 | 260 | 26 | 95 | 200 | 223 | 140 | 9.3 |
