产品简介
J11H内螺纹截止阀设计与制造标准：
●设计与制造：GB12233
●结构长度：GB12221
●螺纹连接尺寸：GB/T15918.1-93
●检验与实验：GB/T13927
| J11H/W内螺纹截止阀主要性能规范： |
型号 | 公称压力 | 试验压力PS（Mpa） | 工作压力PN(Mpa) | 工作温度 | 适用介质 | |
壳体 | 密封 | |||||
J11W-16 | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油类 |
J11W-16P | 硝酸类腐蚀性介质 | |||||
J11W-16R | ≤350 | 醋酸类腐蚀性介质 | ||||
J11W-16Ni | 碱液、盐水、海水等 | |||||

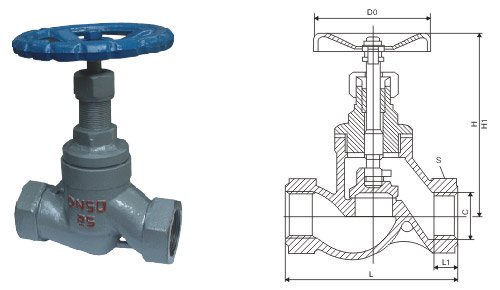

J11H/W内螺纹截止阀主要外形尺寸和连接尺寸（mm）：
公称通径 | 管螺纹 | 尺 寸 (mm) | |||||
L | D1 | S | H | H1 | D0 | ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
