ZJHM型气动套筒调节阀
ZJHM型气动套筒调节阀的图片
参考报价：
面议
品牌：
关注度：
1113
样本：
暂无
型号：
ZJHM型
产地：
信息完整度：
典型用户：
暂无
认证信息
高级会员 第 7 年
名 称：永嘉县双能阀门制造有限公司
认 证：工商信息已核实
访问量：97203
手机网站
扫一扫，手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
           本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：
           1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
           2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
           3、比普通单双座调节阀噪声降低10bd左右。
           4、结构简单，装拆维修方便。





           主要技术参数和性能指标

           调节机构主要技术参数

公称通径mm

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
                       商洽生产











额定流量
                       系数Kv

直线

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

16

25

40

60

100



流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
                       (MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

           执行机构主要技术参数


型　号

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

有效面积cm2

350

350

560

900

行　程mm

16

25

40

60

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100


           性能指标


项目

指标值

项目

指标值

基本误差％

不带定位器

±5.0

始
                       终
                       点
                       偏
                       差
                       ％


气关

不带定位器

始点

±5.0

终点

±2.5

带定位器

±1.0

带定位器

始点

±1.0

终点

±1.0

回差％

不带定位器

3.0

气开

不带定位器

始点

±2.5

终点

±5.0

带定位器

1.0

带定位器

始点

±1.0

终点

±1.0

死区％

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×
                       阀额定
                       容量

　

额定行程偏差％

±2.5

注：本产品执行GB/T4213-92国家标准。

           允许压差


开关
                       方式

执行
                       机构
                       型号

弹簧
                       范围
                       KPa

气源
                       压力
                       KPa

需
                       要
                       附
                       件

公称通径（阀座直径）mm

25

40

50

65

80

100

150

200

气
                       关

ZHA-22

20～100
                       20～100
                       40～200

0.14
                       0.25
                       0.40

-
                       P
                       P或R

3.00
                       6.4
                       6.4








ZHA-23

20～100
                       20～100
                       40～200

0.14
                       0.25
                       0.40

-
                       P
                       P或R


2.25
                       6.4
                       6.4

1.95
                       6.4
                       6.4






ZHA-34

20～100
                       20～100
                       40～200

0.14
                       0.25
                       0.40

-
                       P
                       P或R




2.36
                       6.4
                       6.4

2.04
                       6.4
                       6.4

1.67
                       6.4
                       6.4



ZHA-45

20～100
                       20～100
                       40～200

0.14
                       0.25
                       0.40

-
                       P
                       P或R







1.41
                       6.4
                       6.4

1.14
                       6.4
                       6.4

气
                       开

ZHA-22

20～100
                       40～200
                       80～240

0.14
                       0.25
                       0.40

-
                       P或R
                       P


1.5
                       4.5
                       6.4







ZHA-23

20～100
                       40～200
                       80～240

0.14
                       0.25
                       0.40

-
                       P或R
                       P



1.13
                       3.38
                       6.40

0.98
                       2.93
                       6.4





ZHA-34

20～100
                       40～200
                       80～240

0.14
                       0.25
                       0.40

-
                       P或R
                       P




1.18
                       3.54
                       6.4

1.02
                       3.06
                       6.4

0.84
                       2.51
                       5.85



ZHA-45

20～100
                       40～200
                       80～240

0.14
                       0.25
                       0.40

-
                       P或R
                       P







0.71
                       2.12
                       4.94

0.57
                       1.71
                       4.00

注：1P－阀门定位器；R－压力继动器。
           　　 2允许压差为阀关闭P2=0状态，△P的**值。
           3)**压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。

可配附件：

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

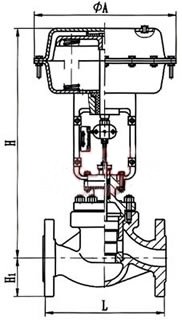

                       ZJHM气动薄膜套筒调节阀


           主要零件材料


零件名称

材料

温度范围

阀体上阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-40～600℃

阀芯、阀座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡胶夹增强涤沦织物


压缩弹簧

60Si2Mn


膜 盖

A3
